铁氧体磁珠绕制的共模电感的工作原理



 EMC所面临解决问题大多是共模干扰,因此铁氧体绕制的共模电感是我们电源电路常用的元件之一!以下是共模电感的工作原理;

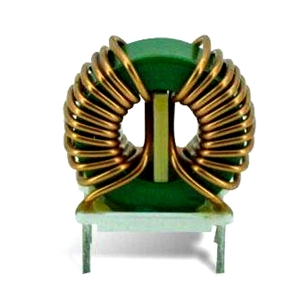

共模电感是一个以铁氧体磁珠材质为磁芯的共模干扰抑制器件,它由两根线径相同,匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上,形成一个2个绕组的四端电感器,要对于共模信号呈现出大电感具有抑制作用,而对于差模信号呈现出很小的漏电感几乎不起作用.(共模电感的工作原理是流过共模电流时磁环中的磁通相互叠加,从而具有相当大的电感量,对共模电流起到抑制作用,而当两线圈流过差模电流时,磁环中的磁通相互抵消,几乎没有电感量,所以差模电流可以无衰减地通过,因此共模电感在平衡线路中能有效地抑制共模干扰信号,而对线路正常传输的差模信号无影响)铁氧体磁环绕制共模电感时应注意以下要点:

1)绕制在线圈磁芯上的导线要相互绝缘,以保证在瞬时过电压作用下线圈的匝间不发生击穿短路;
2)当线圈流过瞬时大电流时,铁氧体磁芯不要出现饱和;
3)线圈中的铁氧体磁芯应与线圈绝缘,以防止在瞬时过电压作用下两者之间发生击穿;

4)线圈应尽可能绕制单层,这样做可减小线圈的寄生电容,增强线圈对瞬时过电压的承受能力;
